产品简介
概述

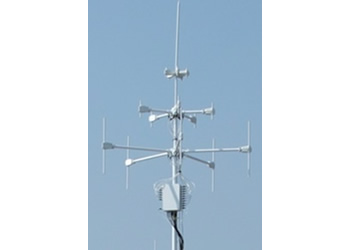

测向天线阵按工作频段可分成短波、超短波和微波，其中超短波测向天线阵工作频段为30～3000MHz，一般由宽带匹配偶极子天线单元组成垂直极化圆形阵，天线单元数量分为5～9路，以天线阵中心轴为原点，根据频段按不同孔径在相应大小的圆周上均匀分布；天线单元可按频段分别选择有源或无源匹配。
产品特征
工作频段宽
宽带无源匹配
全方位覆盖
安装、架设和撤收方便
应用方向
宽带接收和监测
各种车载、舰载、机载、便携等使用环境
技术参数
工作频率 | 30～250MHz | 250～1000MHz | 1～3GHz | 30～500MHz | 500～3000MHz |
驻波比(典型值) | 5 | 4 | 4 | 5 | 4 |
极化 | 垂直极化 | 垂直极化 | 垂直极化 | 垂直极化 | 垂直极化 |
测向体制 | 干涉仪 | 干涉仪 | 干涉仪 | 干涉仪 | 干涉仪 |
尺寸 | 高度：1300mm | 高度：360mm | 高度：117mm | 高度：1000mm | 高度：130mm |
重量 | <40Kg | <25Kg | <15Kg | <36Kg | <20Kg |
射频接口 | N-50K | N-50K | N-50K | N-50K | N-50K |
单元数量 | 5 | 5 | 5 | 7-8 | 7-8 |
