产品简介
技术指标

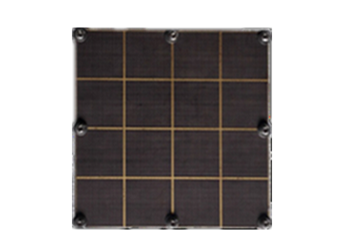

(型号:HW-WDTX-L-20)
阵列天线技术指标要求
频率范围：L
波束宽度：方位≥13°，俯仰≥13°
天线阵增益：≥20dBi
阵中单元驻波比： ≤2.5:1
环境适应性要求
工作温度：-40℃～+55℃ 存储温度：-50℃～+70℃
接口要求
每个天线子阵由8个天线单元组成，有8个射频信号输出插头（SMP型），整个天线阵共有64个射频输出插头。
频率范围 | 3GH±250MHz | 16G±100MHz | 16G±100MHz | 16G±100MHz | 15-17GHz | 10.4-10.6GHz | 17.5GHz±500MHz |
型号 | HW-WDTX-3-27 | HW-WDTX-Ku-28 | HW-WDTX-Ku-30 | HW-WDTX-Ku-25 | HW-WDTX-Ku-5 | HW-WDTX-X-20 | HW-WDTX-Ku-25 |
驻波比 | 2.5 | 2 | 2 | 2 | 2 | 2.5 | 2.5 |
增益（dBi） | 27 | 28 | 30 | 25 | 5 | 20 | 25 |
极化方式 | 线极化 | 水平极化 | 线极化 | 水平极化 | 圆极化 | 水平极化 | 线极化 |
波数宽度（°） | 7.5×5.1 | 6.5×6.5 | 4.8×4.8 | 9×9 | 60 | 18×20 | 8×8 |
单元数 | 8×16 | 12×12 | 16×16 | 8×8 | ------ | 4×8 | 8×8 |
尺寸（mm） | 600×1200 | 150×150 | 200×200 | 100×100 | ------ | 100×80 | 口径：160mm |
前后比 | 13 | 13 | 13 | 13 | 13 | 13 | 13 |
