产品简介
概述

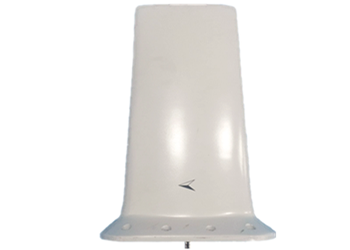

刀天线结构紧凑、尺寸小、重量轻，在整个工作频段内具有良好的阻抗匹配 和辐射方向图性能，结构上刀天线由于其空气动力学性能好而广泛安装于航空平 台上，主要用于宽带监测、通信等无线系统
产品特征
宽频带、高效率、低驻波、重量轻、安装方便
应用方向
宽带监测、宽带干扰、各种机载使用环境
技术参数
型 号 | HW-DTX-30-400 | HW-DTX-100-500 | HW-DTX-100-1000 |
工作频率 | 30~400MHz | 100～500MHz | 100～1000MHz |
驻波比 | ≤4:1（30MHz～108MHz） | <4.0 | ≤4:1（100MHz～225MHz） |
功率容量 | ― | ― | ― |
增 益 | >-21dBi（单极子） | >-12dBi | >-12dBi |
极 化 | 垂直极化 | 垂直极化 | 垂直极化 |
方向图 | 水平全向 垂直：30° | 水平全向 垂直：30° | 水平全向 垂直：30° |
尺 寸 | 420mm *235mm*30mm | 320mm*62mm*32mm | 370mm*86mm*31mm |
重 量 | <2Kg | <1.5Kg | <1.5Kg |
射频接口 | N-50K | N-50K | SMA-50K |
