产品简介
概 述

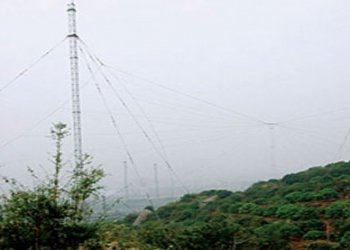

短波扇锥宽带天线（又名水平双锥天线）应用于固定通信台站，可与工作频率在3～30MHz，发射功率 在20KW以下的各类电台配套使用。该天线由多根振子构成水平对称扇锥结构辐射体，使天线在整个工作 频率范围内正常工作，可免天线调谐，全方位、高效率。是固定台站对中远距离进行可靠通信的优选天 线。该天线结构可靠，架设方便快捷，维护管理方便。该天线电气和机械性能优良，环境适应性强，可在 各种恶劣环境条件下正常工作。该天线与笼形天线比较在同样占地面积的条件下，具有优良的宽带特性， 增益也较高，是固定通信台站的优选换代产品。
技术指标 （型号：HW-TSHZ-03-30）
工作频率范围：3～30MHz 频带宽度：27MHz 频率容量：2KW/10KW/20KW 标称阻抗：50Ω 电压驻波比：≤2.0 天线增益：3～7dBi 极化方式：水平极化 最长振子线长度：48m 振子线数：每端10根 杆高： 15m/18m/25m 抗风能力：45m/s正常工作
