产品简介
功能介绍

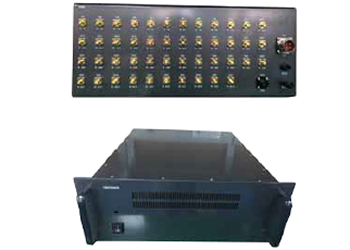

天线交换矩阵分机完成36 路输入信号经开关交换后选通10 路输出的控制选通功能。
应用领域
该产品可以应用到卫星通信电子对抗、信号干扰、信号侦测等领域。
技术指标
工作频率：1 ～ 30MHz
差损：≤ 2dB
相位一致性：≤ 2.5°
幅度一致性：≤ 2dB
通道间隔离度：≥ 45dB
输出三阶截点值：≥ 35dBm
输出二阶截点值：≥ 75dBm
输入/ 输出驻波比：≤ 1.4：1
36 路输入口为吸收式开关，非选通状态时接负载
采用直流+24V（DC20V ～ DC32V）供电，电源接口插座采用XCD22F4Z1D1
采用标准RS422 异步串口，插座型号为Y50EX-0810ZJ10
输入输出接口：SMA-50K
外形：19 英寸标准4U 机箱
