产品简介
功能介绍
完成自校信号、外层天线信号以及内层天线信号的切换，自校信号需在本机内部进行分路，输出切换后的频率为1MHz ～ 30MHz 的射频信号。
应用领域
该产品可以应用到卫星通信电子对抗、信号干扰、信号侦测等领域。
技术指标
工作频率：1 ～ 30MHz
天线信号插入损耗：≤ 1dB
自校信号插入损耗：≤ 10dB
通道间隔离度：≥ 45dB（包括同层天线之间、不同层天
线之间以及自校与天线之间）
输出三阶截点值：≥ 35dBm
输出二阶截点值：≥ 70dBm
自校通道相位一致性：≤ 1°
天线通道相位一致性：≤ 1°（同层天线两次切换的所有输出）
自校通道幅度一致性：≤ 0.5dB
天线通道幅度一致性：≤ 0.5dB（同层天线两次切换的所有输出）
输入/ 输出驻波比：≤ 1.4：1
开关切换时间：≤ 0.5ms
采用直流+24V（DC20V ～ DC32V）供电，电源接口插座采用XCD22F4Z1D1
采用标准RS422 异步串口，插座型号为Y50EX-0810ZJ10
输入输出接口：SMA-50K

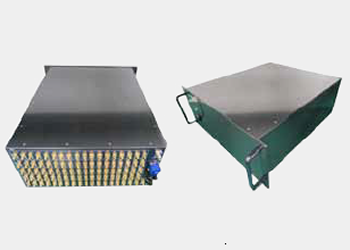

外形：19 英寸标准4U 机箱
