产品简介
功能介绍
具备L-C 变频输出功能
具备内外参考切换能力
具备增益30dB 可调能力
前面板设计显示屏、按键以及电源开关，后面板设计射频接口、电源接口、控制接口
应用领域
该产品可以应用到电子对抗、信号检测、卫星通信等领域。
技术指标
上变频
输入中频频率：950 ～ 1450MHz
输入电平：-50dBm ～ -10dBm
输出射频频率：2.4 ～ 4GHz
增益：≥ 20dB
输出P-1dB：≥ 10dBm
衰减范围：≥ 30dB
带内平坦度：≤ ±1.5 dB@ 输出带宽
≤ ±2 dB@ 全频带
相位噪声：≤ -65 dBc/Hz@100Hz
≤ -75 dBc/Hz@1kHz
≤ -85 dBc/Hz@10kHz
≤ -95 dBc/Hz@100kHz
供电：AC220V±22V，50Hz±1Hz
控制接口：DB9- 针
下变频
输入射频频率：2.2 ～ 3.8GHz
输入电平：-50dBm ～ -10dBm
输出中频频率：950 ～ 1450MHz
增益：≥ 20dB
输出P-1dB：≥ 10dBm
衰减范围：≥ 30dB
带内平坦度：≤ ±1.5 dB@ 输出带宽
≤ ±2 dB@ 全频带
相位噪声：≤ -65 dBc/Hz @100Hz
≤ -75 dBc/Hz@1kHz
≤ -85 dBc/Hz@10kHz
≤ -95 dBc/Hz@100kHz
输入输出接口：SMA-K

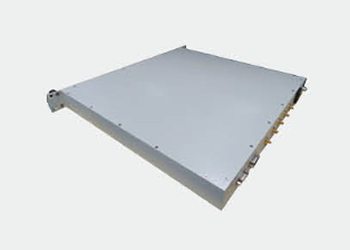

外形：19 英寸标准1U 机箱
